Rekonstrukce rozvodny vodáren PCH – 1 etapa

DOBA REALIZACE: 10/2023 – 10/2025

CELKOVÉ NÁKLADY: 101.316.720,-Kč

Popis rekonstrukce:

Projektová dokumentace pro stavební povolení
V rámci zpracována projektová dokumentace pro stavební řízení (stavební povolení) dle vyhlášky č. 499/2006 Sb. , v platném znění.

Projektová dokumentace v celém rozsahu rekonstrukce rozvodny st. 9609
V rámci této akce zpracována realizační projektová dokumentace včetně technické zprávy. Realizační projektová dokumentace 4x v tištěné verzi a 2x v digitální formě na CD nosiči. Projektová dokumentace bude vytvořena dle požadavků a podmínek S350.

Projektová dokumentace skutečného stavu
V rámci akce zpracována po realizaci dokumentace skutečného stavu As- built 1 Etapy dle podmínek S350. Zpracování dokumentace skutečného stavu („As built“) bude ve čtyřech vyhotoveních v tištěné verzi a ve čtyřech vyhotovení v digitální formě na CD nosiči (v editovatelném formátu MS Office, Auto CAD ver. 14, případně Microstation). Dodavatelská dokumentace v čtyřech vyhotoveních v tištěné verzi a 4x v digitální formě na CD nebo flash nosiči.

Demontážní práce
V rámci akce provedeny všechny potřebné demontážní práce v rozsahu 1 etapy. Bude se jednat zejména o demontáž a likvidaci transformátorů T15 a T16, rozvaděčů MR16, MR161 a 164, RS 15. Dále potřebné demontážní práce spojené s přepojením stávajících kabelů a s instalací nových zařízení v rámci 1 etapy. Po likvidaci demontovaného zařízení budou součástí PTD dokumentace doklady o likvidaci.

Transformátory
V rámci 1 etapy nahrazeny stávající transformátory T15 6/0,4kV a T16 6/0,5kV za nové transformátory. Nové transformátory budou vybaveny hlídáním teploty (PT100) s možností vyvedení signalizace do dohledového pracoviště případně ŘS delta V. Dále budou vybaveny na primární straně průchodkami a přípravou pro připojení pomocí pevných izolovaných vodičů SIS. V rámci této etapy budou nové transformátory na primární straně připojeny pomocí stávajících kabelů 6kV. Sekundární strana transformátorů bude připojena spodem přímo do rozvaděčů pomocí pasovin. Dále bude posouzeno a opraveno stávající zemnění a pospojení.
T15 - 1250 kVA; 6/0,4 kV; IP21; vinutí Al; Ecodesign 2, vývody NN do boku Al pasovinou
T16 - 2000 kVA; 6/0,5 kV; IP21; vinutí Al; Ecodesign 2, vývod NN do boku Al pasovinou

Rozvaděč SR15 - 400V
V rámci 1 etapy vyroben a dodán skříňový rozvaděč SR15, který bude napojen na transformátor T15 pomocí pásovin. Rozvaděč bude vybaven inteligentními spouštěmi, signalizací a měřením. Jednotlivé požadované signály budou staženy do lokálního DP st. 9609, do DP EJ st. 8401 a hlavní signalizace do ŘS Delta V. Je uvažováno se skříněmi RITTAL, krytí IP54. SR15 – 6x 800x2000x800mm, 400V, 2 500A. Dále bude posouzeno a opraveno stávající zemnění a pospojení.

Rozvaděč MR16 – 500V

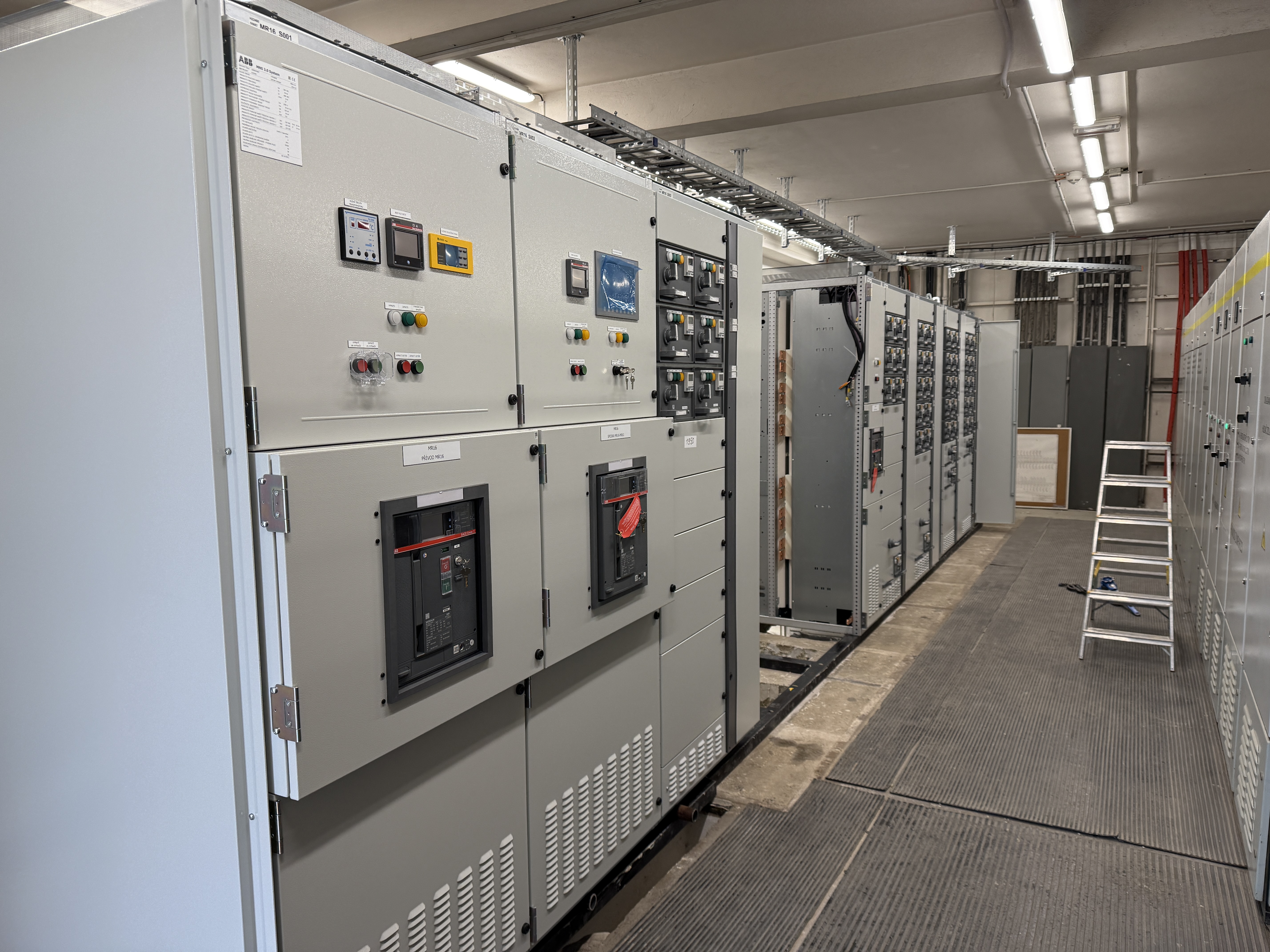

V rámci 1 etapy vyroben a dodán šuplíkový rozvaděč MR16, který bude napojen na transformátor T16 pomocí pásovin. Rozvaděč bude vybaven inteligentními spouštěmi, signalizací a měřením. Jednotlivé požadované signály budou staženy do lokálního DP 9609, do DP EJ st. 8401 a hlavní signalizace do ŘS Delta V. Rozvaděč MNS 3.0, 500V, 50Hz, IP 41, 2 500A, 40kA bude oboustranný o rozměru 9040x1000x2200mm. Dále bude posouzeno a opraveno stávající zemnění a pospojení.

Systém zálohovaného napájení UPS
V rámci této akce dodány záložní zdroje UPS, které nahradili stávající UPS. Systém UPS je navržen v TIER III bez DA. Součástí zálohovaného napájení budou skříňové rozvaděče pro napájení UPS SR15.5 a SR62.5. Dále rozvaděče na vývodu s UPS RUPS1 a RUPS2. Z těchto rozvaděčů budou napájeny jednotlivé zálohované vývody. Součástí systému bude skříňový rozvaděč RMG pro budoucí napojení DA. Uvažujeme s 2x Průmyslový paralelní/redundantní systém každý 2xUPS 400VAC/400VAC - 30kVA, 60 minut záloha.
AEG UPS system Protect 8.33 30 kVA S14 (3f. vstup/3f. výstup), 6 pulzní usměrňovač, výstupní transformátor, statický bypass, manuální/servisní bypass, grafický LCD s integrovaný ČJ, 5x alarmové relé-programovatelné, vstupní relé pro vzdálené vypnutí. Šířka 600mm, výška 1800mm, hloubka 860mm váha 470 kg, provedení pro kritické aplikace. AEG BACS systém pro monitoring a ekvalizaci 4 řetězců samostatných baterií 32x12VDC VRLA ( společný nástěnný rozvaděč s PC/LCD, 760x760*200, napájecí přívod 230VAC/6A pro 4 nezávislé baterie 384VDC. 384VDC baterie VRLA 30kVA/60minut, životnost dle EUROBAT 12 let. Jednotlivé požadované signály budou staženy do lokálního DP 9609, do DP EJ st. 8401 a hlavní signalizace do ŘS Delta V.

Rozvaděč NN 220V DC

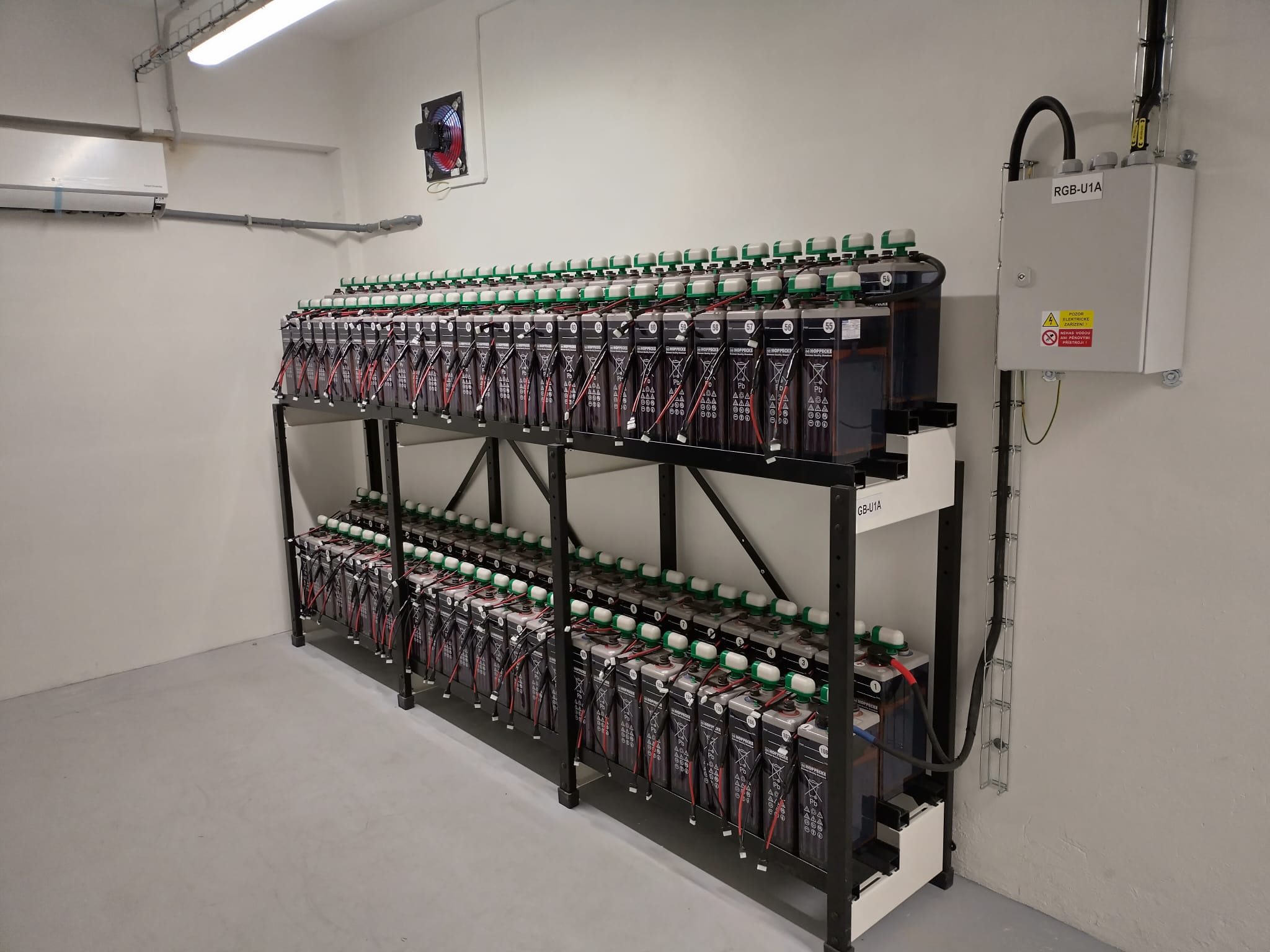

V rámci první etapy demontován rozvaděč UR1 a nahrazen novým skříňovým rozvaděčem UR1 o čtyř polích – 4x 800x2000x800mm, 220V DC, 630A, IP54. Jednotlivé požadované signály staženy do lokálního DP 9609, do DP EJ st. 8401 a hlavní signalizace do ŘS Delta V. Rozvaděč slouží pro napájení ovládání a signalizace FM, rozvaděčů 6kV atd. V rámci DC napájení jsou stávající usměrňovače AEG Protect přemístěny včetně baterií HOPPECKE. S ohledem na prostor baterie uloženy v novém stojanu a doplněno hlídání a signalizace AEG BACS systém pro monitoring a ekvalizaci. Dále v rámci tohoto systému jsou instalovány nové pojistkové nástěnné 2polové odpojovače 100A.

Systém EPS a GDS
V rámci 1 etapy zhotoven nový systém požární signalizace EPS stavby 9609. Instalován nový Datový rozvaděč RITTAL, instalovány multisenzorové a tlačítkové hlásiče včetně sirén a majáku. Dále zhotovena kompletní nehořlavá kabeláž včetně tras. EPS obsahuje grafiku včetně PC s půdorysným zobrazením prostor. V rámci GDS instalována čidla v prostoru baterií s zvukovou a optickou signalizací.

Dohledové pracoviště
V rámci první etapy dodáno a zhotoveno nové lokální DP v rámci stavby 9609. Dále došlo k rozšíření stávajícího DP st. 8401. Do dohledového pracoviště jsou staženy pomocí nových rozvaděčů KK všechny požadované signály a dále přes komunikační rozvaděč CD přenášeny do DP.
Dodávka jednoho lokálního dohledového pracoviště DP PCH, vybavené SCADA systémem WinCC s možností připojení do stávající sítě DP PCH, dále sběrných PLC pro sběr dat z elektro zařízení. Lokální dohledové pracoviště bude obsahovat PC v průmyslovém provedení (umístěný v rozvaděči) PanelPC. Sběrná PLC jsou navržená PLC fy. Siemens Simatic S7 řady S7-1500 s ethernetovým, profinetový a profibusovým rozhraním a požadovanými IO. Veškeré komunikace s protokolem Modbus budou převedeny na průmyslový ethernet s protokolem Modbus TCP.
Na rozvodně vodárny PCH jsou připojeny všechna elektro zařízení umožňující komunikaci pomocí průmyslové sběrnice ethernet do sítě DP PCH jako UPS, sběrné PLC, FM a inteligentní NN rozvaděče. Dále je vytvořena gateway propojující sít DP PCH se sítí MicroScada pro přenos dat z VN ochran VN rozvaděčů pomocí komunikace IEC61850.
Dále v rámci dohledu jsou určené signály posílány do ŘS DELTA V.

Kabely a trasy
Součástí 1 etapy rekonstrukce jsou nové kabelové propoje a trasy související s výstavbou zálohovaného napájení (UPS, 220V DC atd.). Dále se spojkováním stávajících kabelů pro přepojování vývodů z likvidovaných rozvaděčů do nových rozvaděčů SR15, MR16. Napájení 6kV transformátorů zůstává stávající. Jsou zhotoveny nové kabelové a optické propoje pro DP. V rámci EPS, GDS, VZT systému zhotoveny nové trasy a položeny nové nehořlavé kabely. Všechny kabely označeny štítky, zhotoveny protipožární ucpávky mezi jednotlivými požárními úseky. Položen nový optický kabel v chráničce mezi rozvodnou a ŘS DELTA V (Velín). Dále posouzeno a opraveno stávající zemnění a pospojení.

Stavební úpravy a práce
V rámci výměn rozvaděčů provedeny drobné stavební práce, jako úprava prostoru, zazdění nepotřebných otvorů a průchodů, bourání nových prostupů atd.
Místnost baterií 1.03 - v rámci stavebních prací provedeny kompletní opravy včetně nových dveří, vybourání oken a nahrazení stěnou s luxfery, úprava podlahy atd.. Dále zhotovena nová VZT a klimatizace.
Místnost sociálky 1.04 – sociální zázemí kompletně vybouráno a zhotoveno nové.
Místnost NO+EPS 1.05 – tato místnost kompletně rekonstruována včetně podlahy a nových protipožárních dveří, VZT a klimatizace.
Místnost UPS 2.04 – tato místnost kompletně opravena včetně dveří a oken, dále zhotovena nová VZT a klimatizace
Místnost DP 3.02 – tato místnost kompletně opravena včetně dveří a oken, vymalována a instalováno operátorské pracoviště (stůl+židle) včetně nových skříní DP. Dále instalována nová klimatizace.
